压电喷射阀

当前位置:首页 >> 产品中心 >> 压电喷射阀

基于压电技术的微喷射点胶系统

执行中高粘度工业应用

1、基于压电技术的高精准喷射点胶
2、经过实际生产检验的设计
3、超广泛的应用领域
4、可重复的喷射点胶结果
5、经过多年实际应用的使用及检验
6、总拥有成本低


高效的压电技术

高速压电技术有效缩短点胶循环
阀门超快速开启/闭合,最高可达3000Hz的频率使生产能力****化


超精准的非接触式喷射点胶

稳定高精准的喷射式点胶,支持流体粘度最高200万cPs


利于工业生产的产品设计

实现草稿的工艺稳定性及灵活性的模块化设计
不同的撞针几何形状确保理想的点胶效果
高达1000Hz的不间断生产
近乎无限的流体兼容性
超过10年以上的实际应用检验


超广泛的应用领域

多样化的用户定制配置,既满足精细复杂应用、也满足高粘度应用工艺
细小部件上精准定位
在缝隙、腔体及不规则表面进行喷射点胶


成本节约

撞针、喷射及全新和旧款配件自由选配,利于成本节约
模块化阀体设计区分湿区和干区,使更换湿区部件快速且安全,从而节省维护成本
简便快速的配件清洗和更换流程有效地缩短停工时间


可重复的喷射点胶结果

系统可完成高度一致的各种粘度流体单点或珠状体的点胶作业


其它外形设计

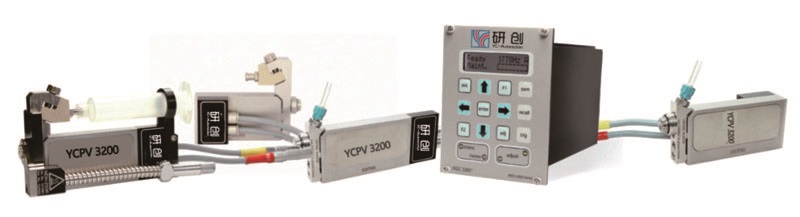

YCPV 3200系列提供两种适用于特殊应用的设计

紧凑(CP)-电子模块位于阀体侧面的更紧凑设计,在没有性能损失的前提下,适用于已预订的设备配置
高速(HS)-特别为要求极高精准的应用而设计



推荐流体  LED荧光粉,SMT胶粘剂(涵盖含有硬质的导电粘剂,硅树脂,底部填充剂,热熔胶,锡膏等)
撞针类型  可更换,不同形状,单片陶瓷或碳化金属
点胶量  最小1纳升单点(取决于流体类型,最高的单点精准度可由外部独立脉冲信号控制实现)
点胶粘度  中高粘度至超高粘度,最高达200万cPs
供压  0.1 - 8bar(rel.),最高 100 bar
点胶压力  1 -1000 bar(可调)
点胶频率  > 3000 Hz
额外功能  实时动作:
 方案模式-> 预编程胶量变化
选择引脚-> 手动控制胶量变化
阀运行模式  脉冲模式:按下处罚键后执行预定义脉冲
 单点模式:取决于路径长度的点胶
 无限模式:喷射点数由外部信号触发
 外部模式:由应用控制定义的点胶量
可选加热系统  可控制的喷嘴加热:180℃(更高温度可依要求实现)
点胶参数内存  内置:10;外置:无限
标准接口  RS-232C;24V/5 V PLC,AUX
最高频率

 阀体

115mm H×39.5mm×12mm D

凑版:90mm×39.5mm×23mm

控制器 YCPVC 3000:

128mm H×102mm×173mm D(不含线材)

可安装至19“支架

重量  阀体:250g,控制器:1350g
电源连接  110/230 V AC,50/60 Hz 电源连接(背面)
